Premier projet : Assemblage d'un Kit Martin Jumbo

[Pat Vurden]

Oui je te suis.

Là je viens de prendre des mesures :

Au niveau du bloc manche, mes éclisses font 93 mm, au niveau du grand lobe 114 mm et au niveau du bloc arrière 118 mm.

J'ai un plan de HD-28 sur lequel les éclisses font :

Au niveau du bloc manche 90 mm, au niveau du grand lobe 110 mm et au niveau du bloc arrière 114 mm.

Sachant que je n'ai pas encore radiusé les éclisses coté fond, je pense que ce n'est pas déconnant.

Le radius prévu coté table est de 52".

Je vais aller mesurer la longueur du talon du manche et l'angle.

[Pat Vurden]

Donc mon talon, enfin, celui du manche plutôt, mesure 103 mm, donc j'ai de la surlongueur.

Concernant l'angle, niveau manche/talon je mesure 88°, et niveau bloc radiusé/éclisse je mesure 87,5 °.
J'aurai donc 0.5 ° à rattraper, ce qui ne représente pas grand chose je pense.

Les éclisses sont encore dans le moule et je ne préfère pas les sortir avant d'avoir terminé le radiusage des éclisses, ces cotes seront donc à confirmer.

[Fransgreg]

Si tes mesures des angles sont exactes, cela ne me va pas.

La somme des deux angles doit faire 180, selon ce qu'on m'a appris.

Si tu as 88 entre dessus du manche et éclisses, il faut viser 92 entre éclisses et table. C'est ce qu'on appelle le renversement.
C'est vital pour la résistance à la traction. Et cela conditionne les hauteurs du pont et du sillet, l' action...

Pour récupérer cet angle je pense qu'il faudrait enlever pas mal des éclisses côté table, mais pas vers le manche, surtout vers le fond de caisse.

Pense que la touche doit passer - sans angle - du manche à la table!

Attendre d'autres avis me semble aussi une bonne idée

[Pat Vurden]

Je me suis simplement mal exprimé, désolé. C'était pour comparer les deux angles et en déduire la valeur à corriger.

Il y a effectivement 88° coté manche, et 92.5° coté éclisses.

J'ai très bien compris le fonctionnement de cet assemblage, ne t'inquiète pas. Je suis dessinateur/projeteur de métier, donc techniquement j'ai de bonnes bases.

[Fransgreg]

Cool, ça roule alors !

[Pat Vurden]

Suite des hostilités :

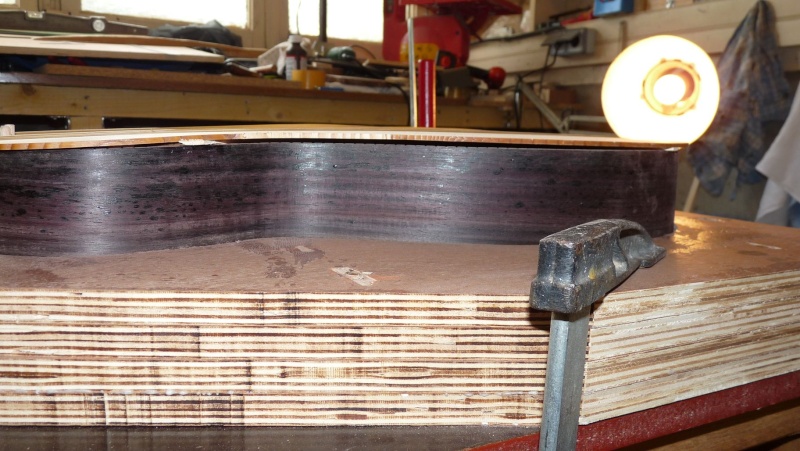

Mise en place de la table pour les encoches des barrages




Traçage





Et usinage à la Dremel

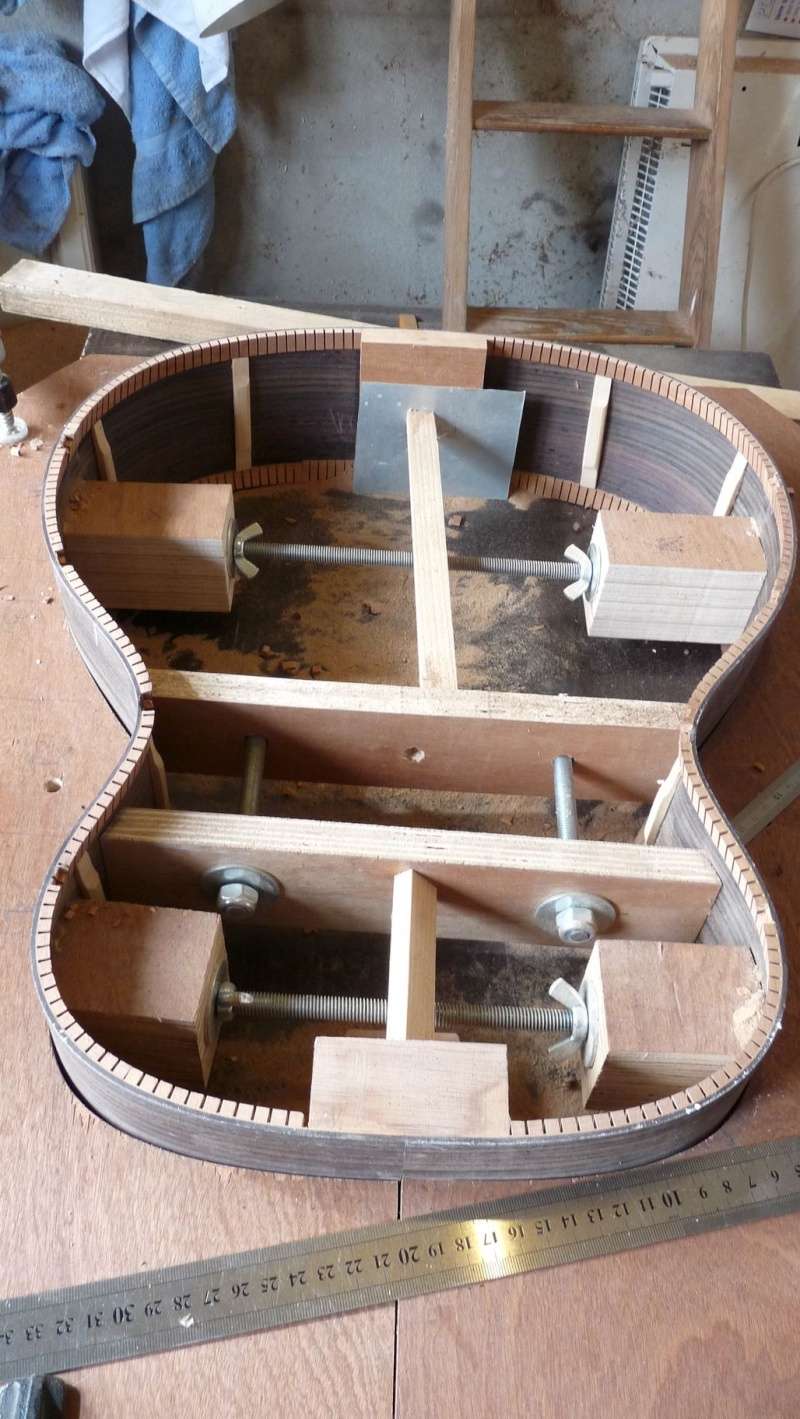

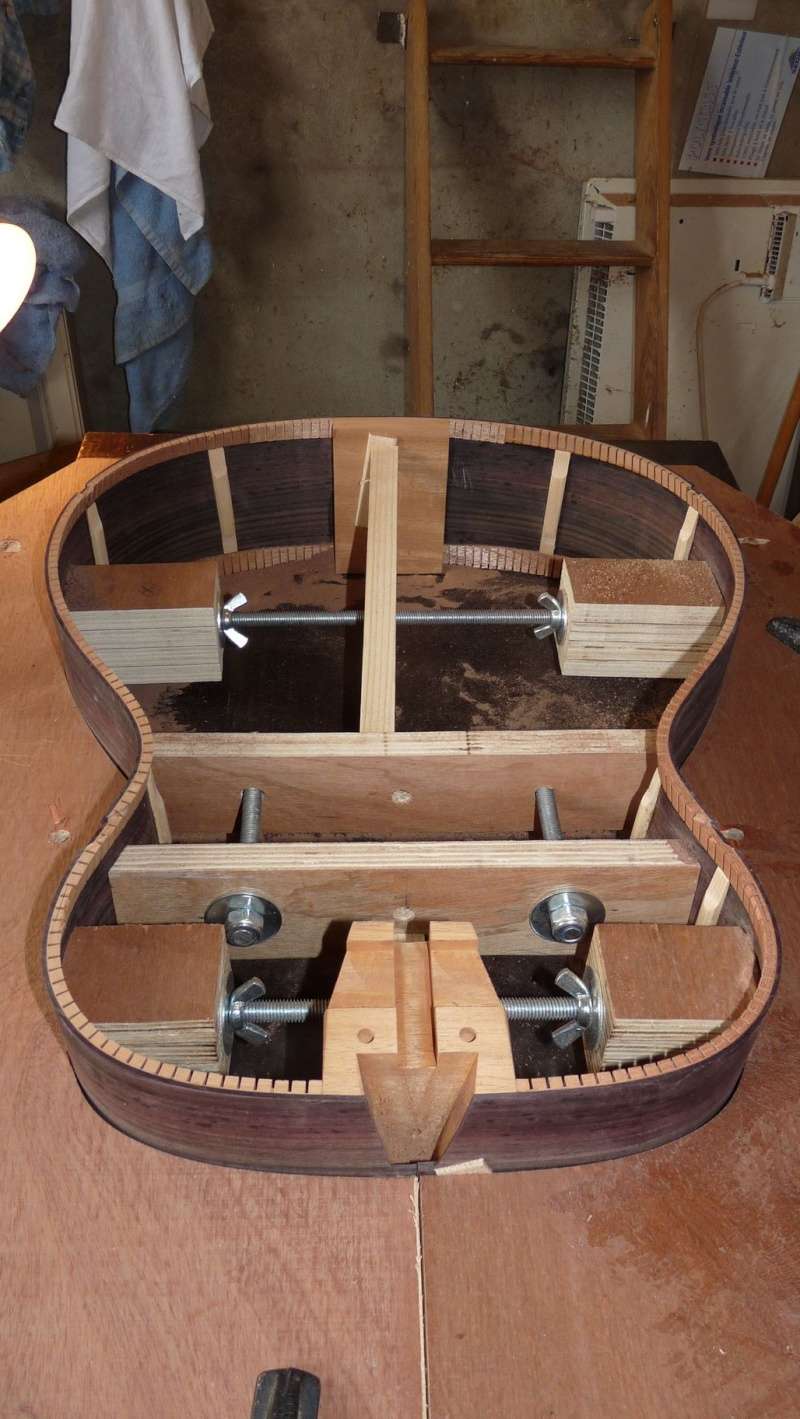

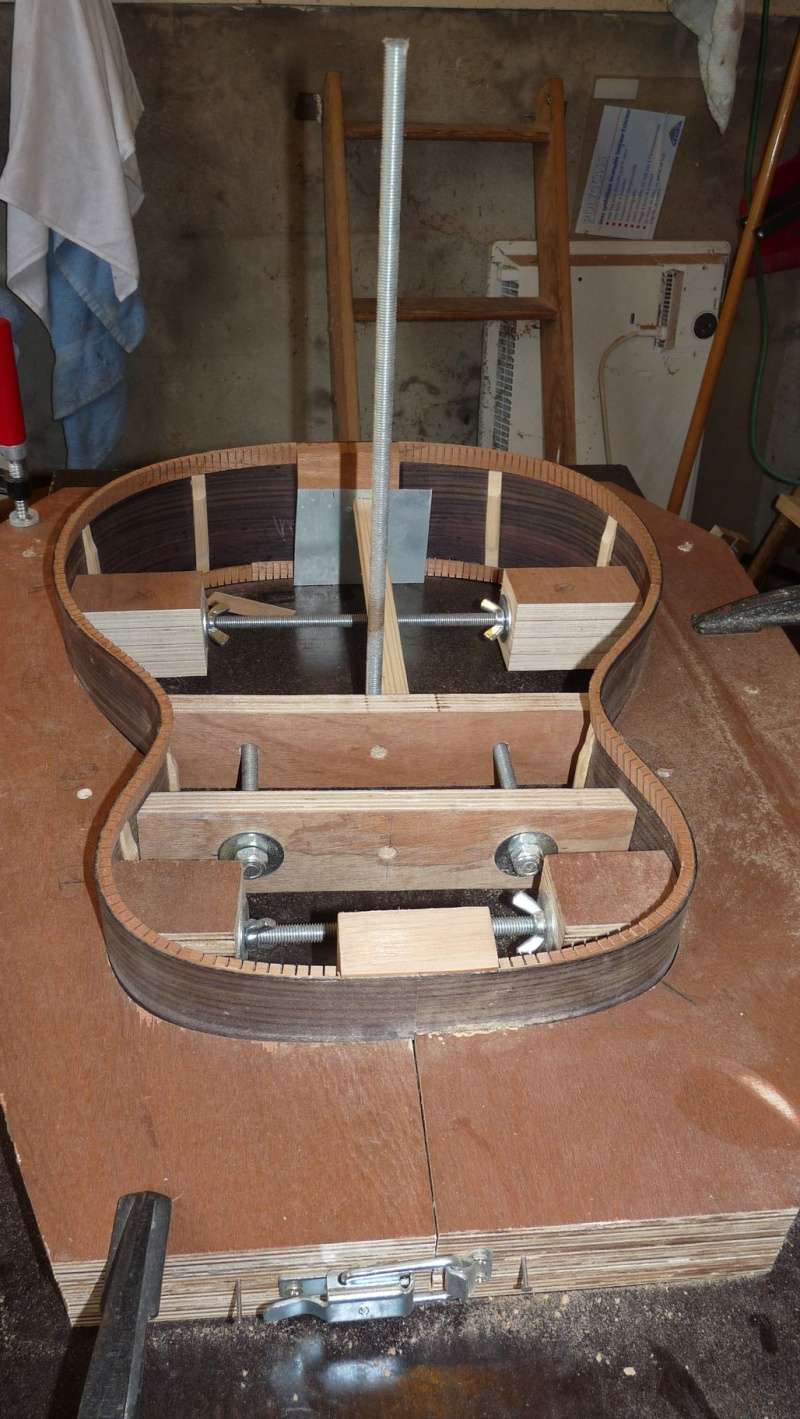

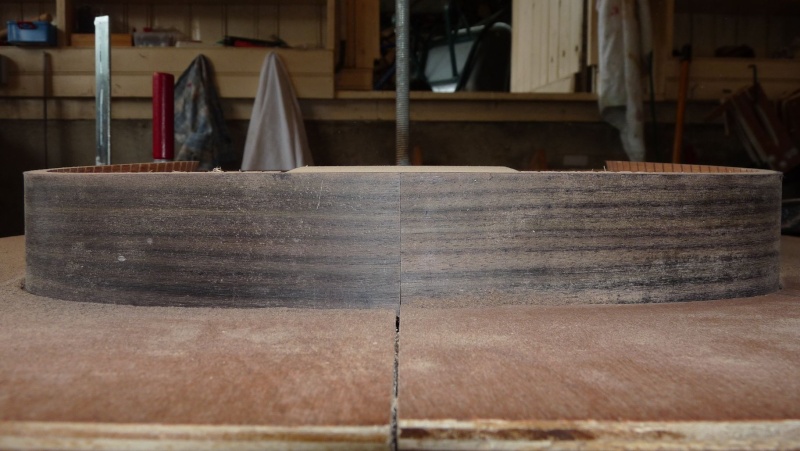

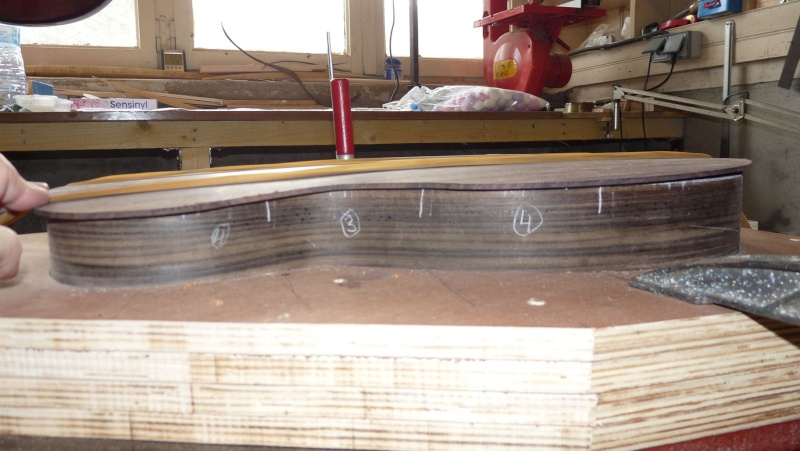

Puis retournement du moule, et réglage pour le radiusage du fond.



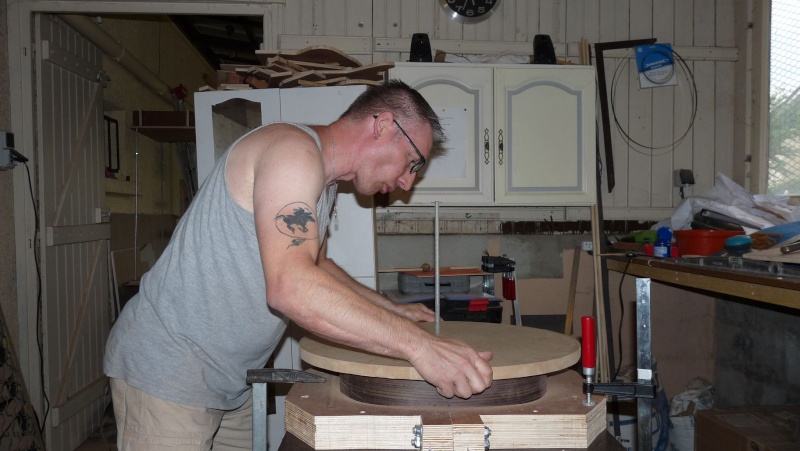

Et radiusage du fond

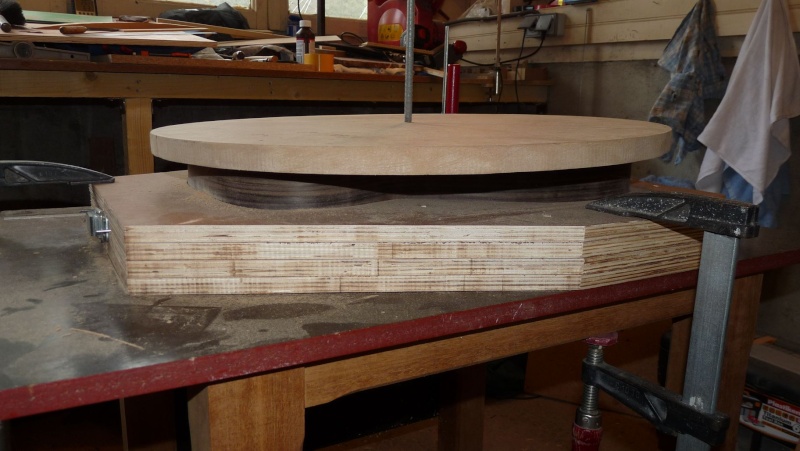

J'ai fait un radiusage général à 15" au disque radiusé dans un premier temps, et avec les différentes câles radiusées, dans un deuxième temps, je refai le radius progressif.

[Pat Vurden]

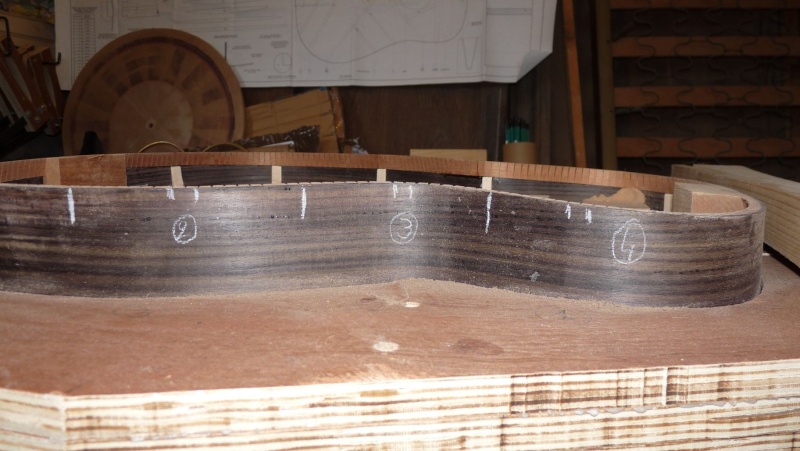

Je me suis attaqué aux différents radii des éclisses coté fond. J'ai d'abord positionné le fond, tracé vite fait l'emplacement des barres, et tracé un trait à égale distance entre 2 barres, point de changement de radius.



Par contre, en réalisant mon radius général à 15" au disque, je n'ai pas pensé à une chose, c'est qu'au niveau du bloc talon, vu que le radius final est plus petit, j'allais me retrouver trop bas (1 mm au point le plus haut). J'avais 2 options : Soit poncer et redescendre les éclisses à cet endroit-là, soit coller une pièce d'acajou sur le bloc et rattraper le tout avec la câle radiusée au radius final.

Je suis parti sur la deuxième option. Le bloc étant radiusé à 15", j'ai collé une pièce de 2 mm en utilisant la câle à radius n°4 (qui correspond au radius de 15" avec lequel j'avais fait le disque) pour plaquer comme il faut cette câle, et j'ai utilisé des contre-formes de câles radiusées pour épouser la forme radiusée longitudinale.

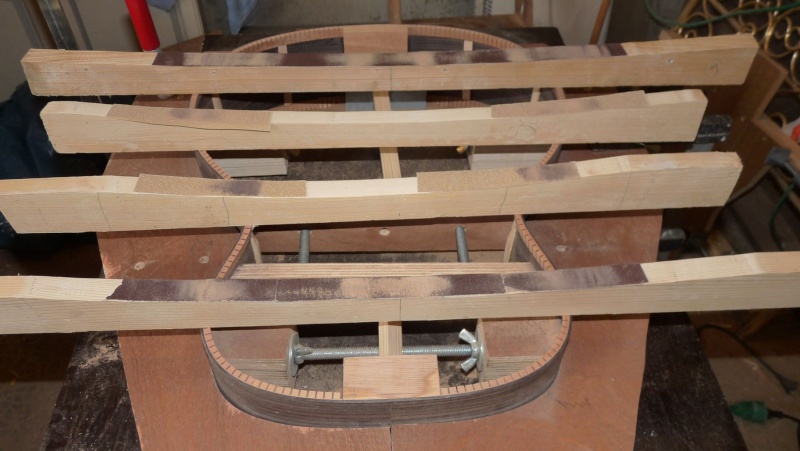

Puis j'ai préparé mes 4 câles à radius, puis j'ai reponcé




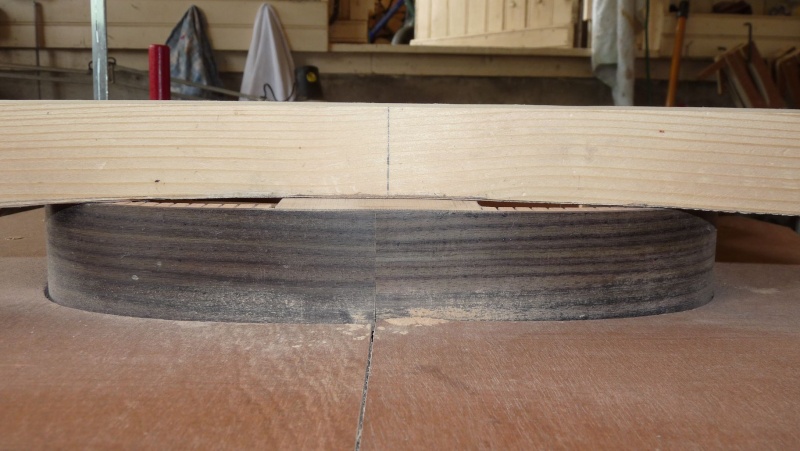

Là on voit le rattrapage du radius du bloc talon





Et voilà pour aujourd'hui.

[Fransgreg]

Super, ça va le faire !

Mais personnellement, je ne vois pas bien l'avantage d'avoir des radius différents pour le dos. A ta place, j'aurais tout fait dans le même radius, quitte à refaire 3 barres ... Curieux de ce que tu diras de cette forme complexe (mais peut-être imperceptible ?)

[Pat Vurden]

Effectivement, j'avais cette option, et ça m'aurait beaucoup facilité la tâche...

Mais bon, je suis parti en me disant que puisque que l'on m'avait fourni ce kit ainsi, je le travaillerais ainsi...

En fait le radius le plus petit se situe en face de la rosace, c'est donc plus bombé à cet endroit...

C'est peut-être ainsi sur les J-40 de chez Martin desquelles le kit est inspiré, mais je n'en ai jamais vu en vrai, je ne saurais donc le dire...

[Pat Vurden]

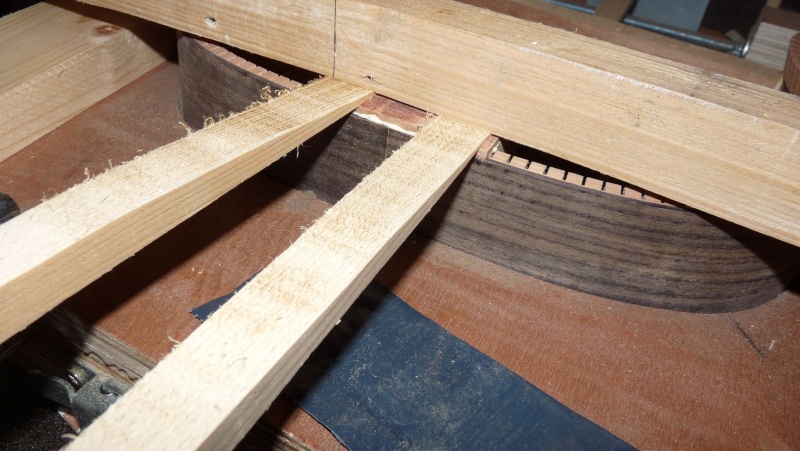

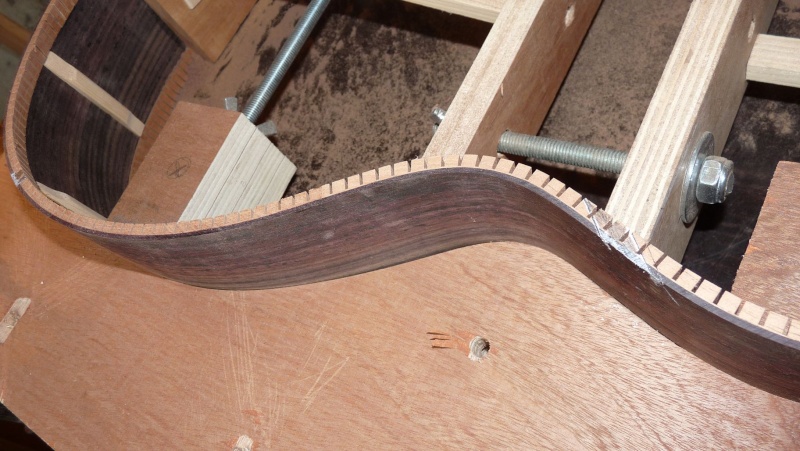

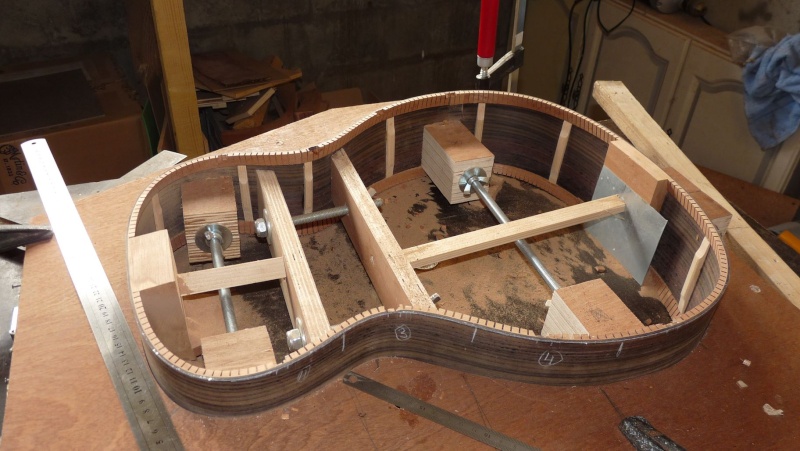

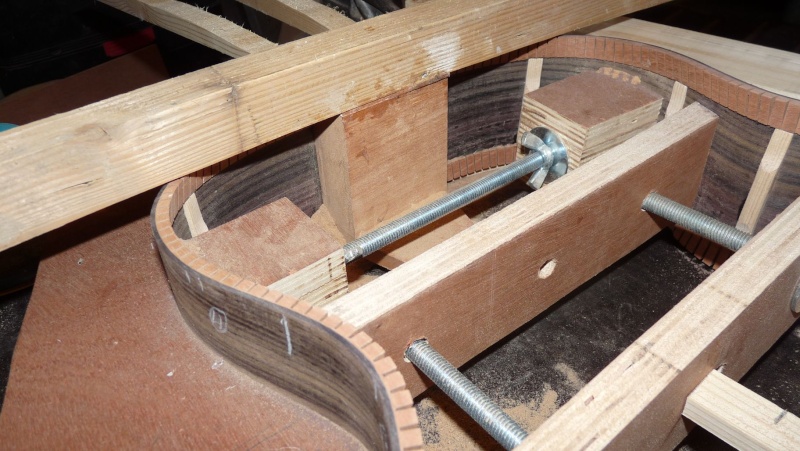

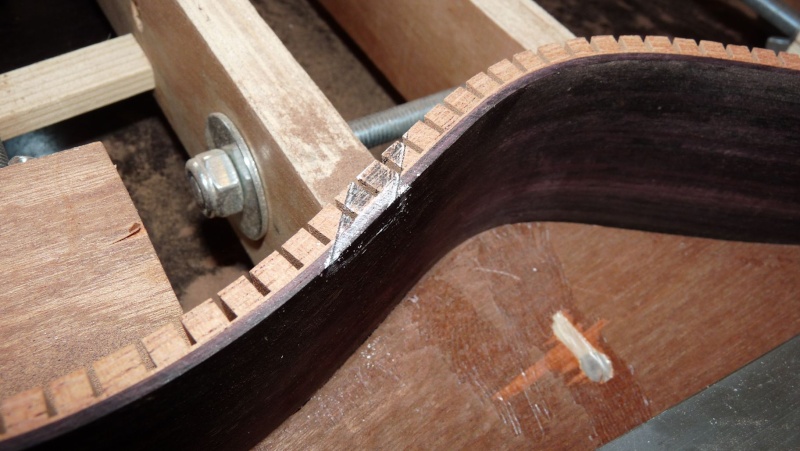

Au programme ce matin, réalisation des encoches dans les éclisses pour les barres du fond.
J'appréhendais cette étape, mes barres étant prévues en retrait sur le fond, donc pas facile de faire le tracé précis.

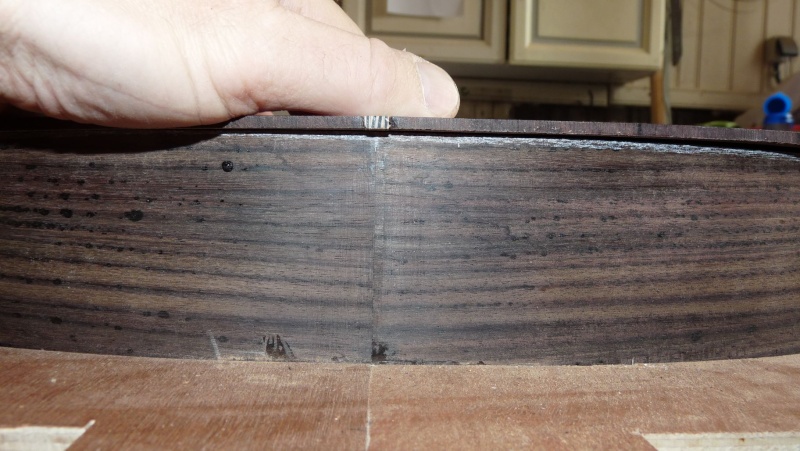

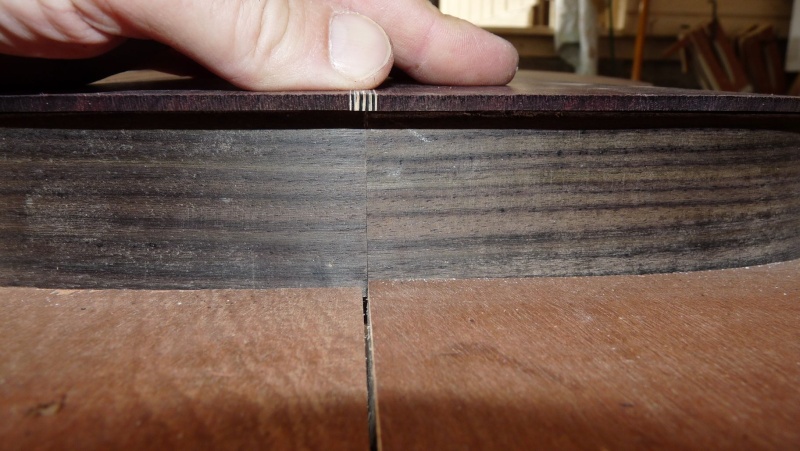

Mais finalement, ça a été, mon fond se met bien en place, et une fois en place ne bouge plus.

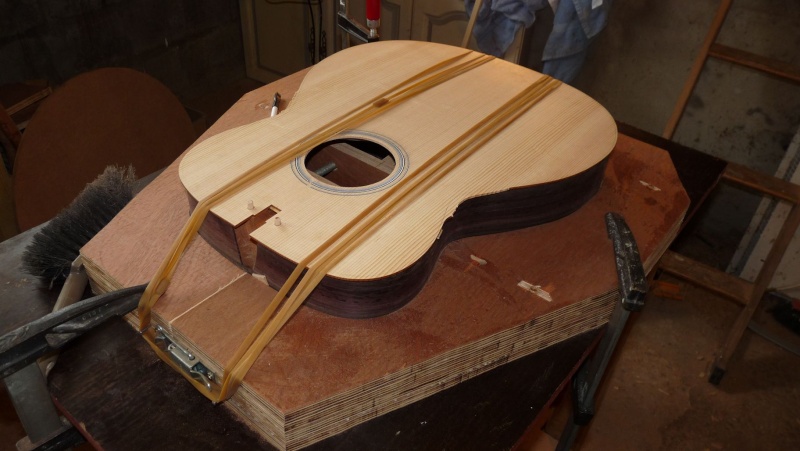

Côté alignement, c'est bien aussi. Voici ce que ça donne :

Coté arrière



Coté manche

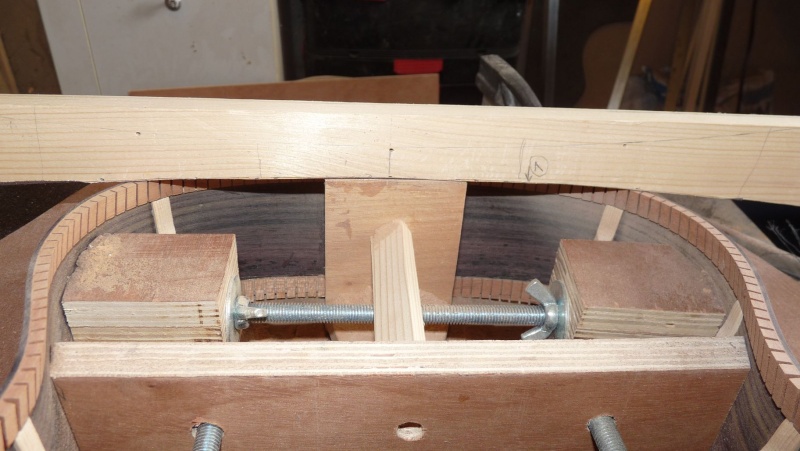

Puis j'ai détouré à la scie à ruban mon fond un peu plus précisément qu'il ne l'était

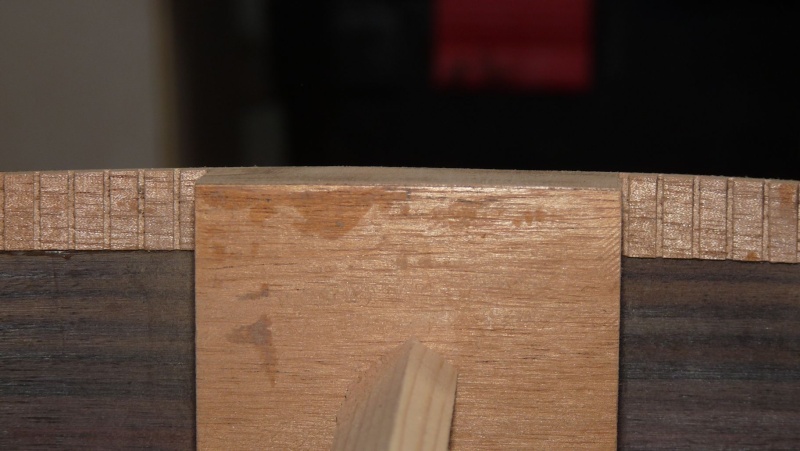

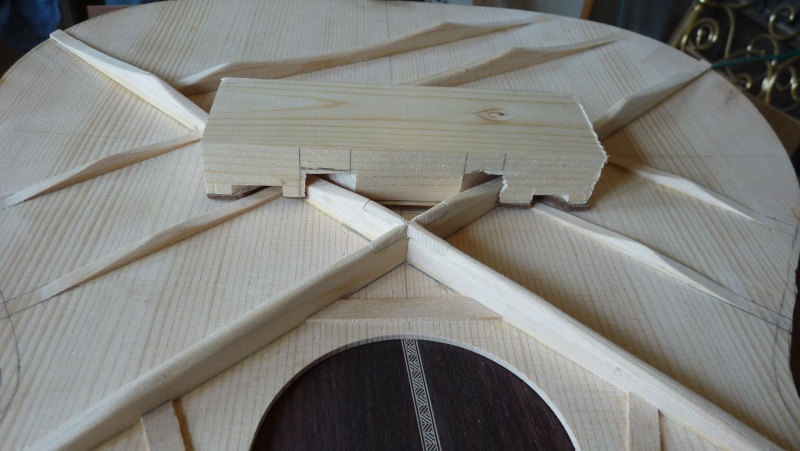

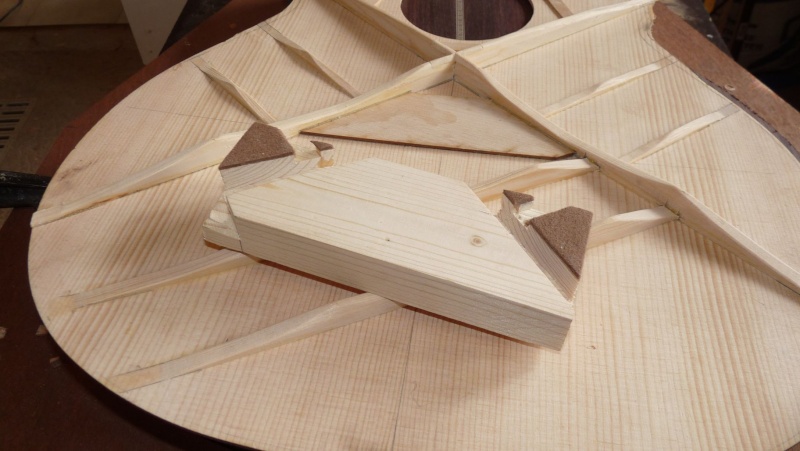

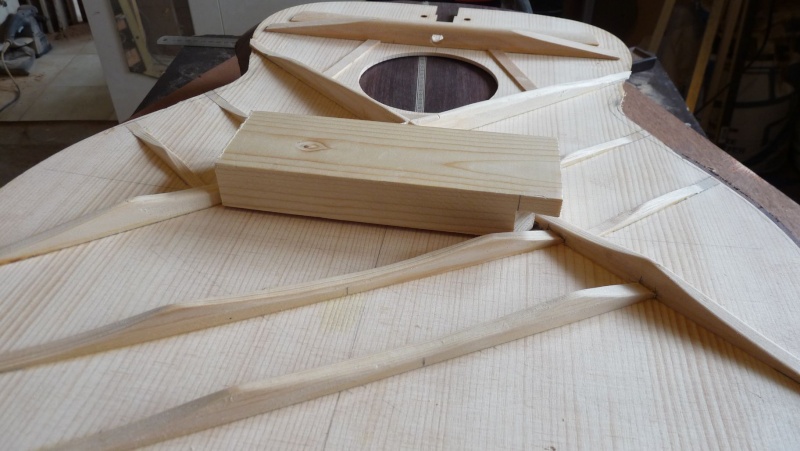

Ensuite j'ai terminé mon bloc pour le collage du chevalet

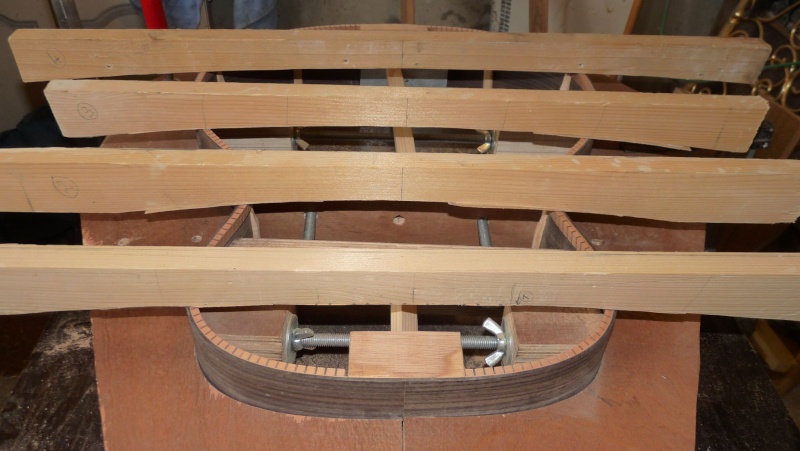

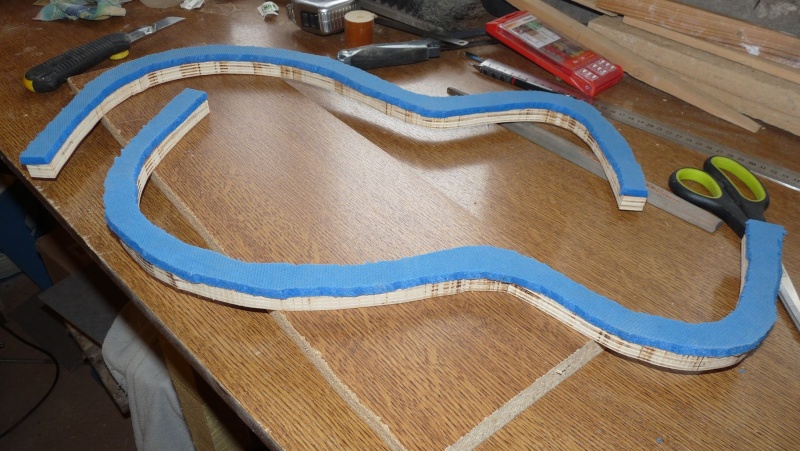

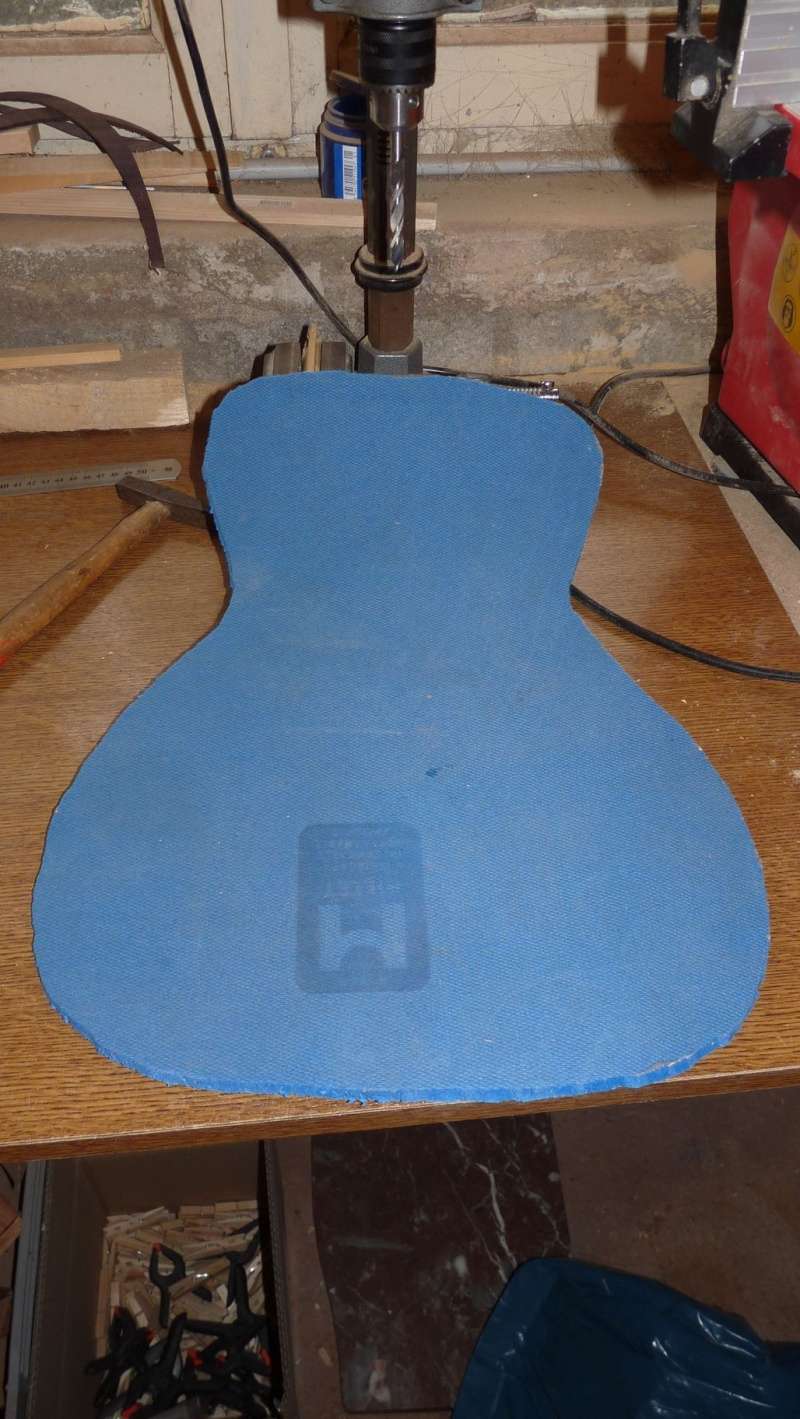

Et j'ai découpé 2 pièces pour le collage du fond et de la table dans le ciel d'ébéniste, je les ai collées sur un matelas Karrimat reconverti, Une fois sec je découperai la mousse selon le contour, et ainsi j'aurai 2 pièces qui appuierons sur le contour pendant le collage.

[Pat Vurden]

Bon, j'ai voulu aller racheter des tuteurs en fibre de verre pour me refaire des barres de ciel d'ébéniste, il n'en restait que 3. Je peux donc refaire 6 barres, ce qui me fait au total 26 barres.
Ca me parait correct pour coller la table, mais pas suffisant pour le fond.

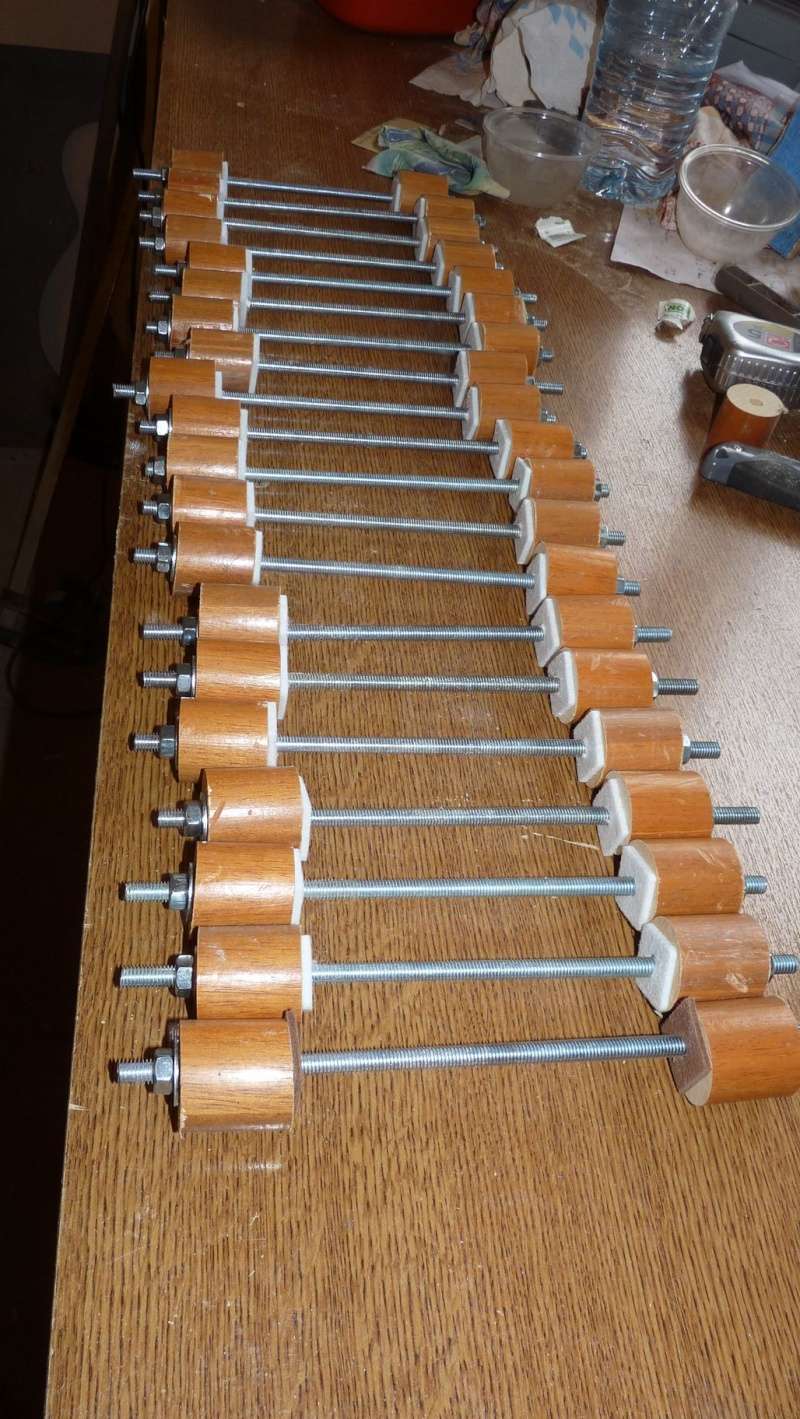

Alors je me suis confectionné des presses à tabler. J'en ai fait 20.

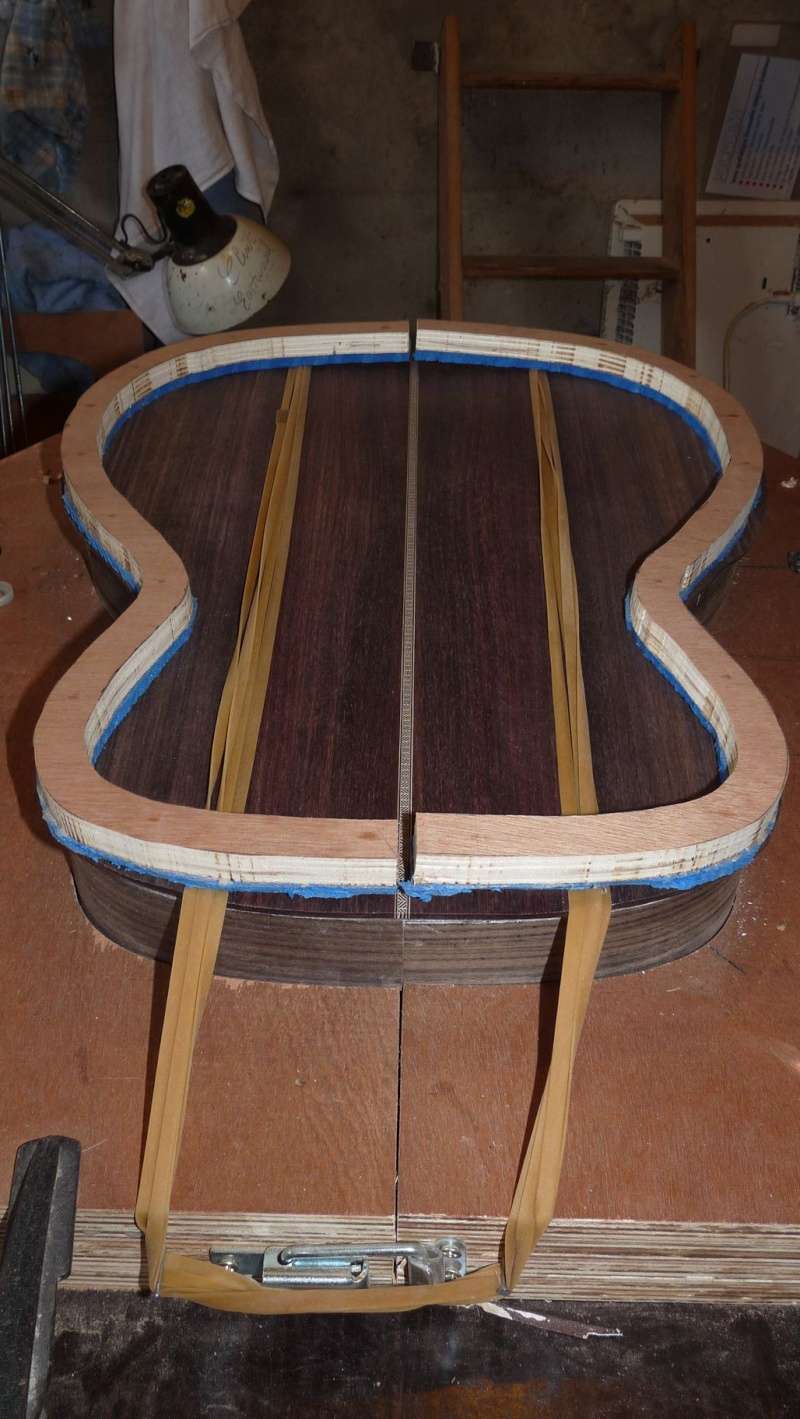

Et voici mes câles pour coller le contour de la table





Et en plus, j'obtiens un tapis en mousse Jumbo pour l'entretien de ma future guitare

[Pat Vurden]

Je me suis fait une clé pour pouvoir serrer plus facilement les presses à tabler.

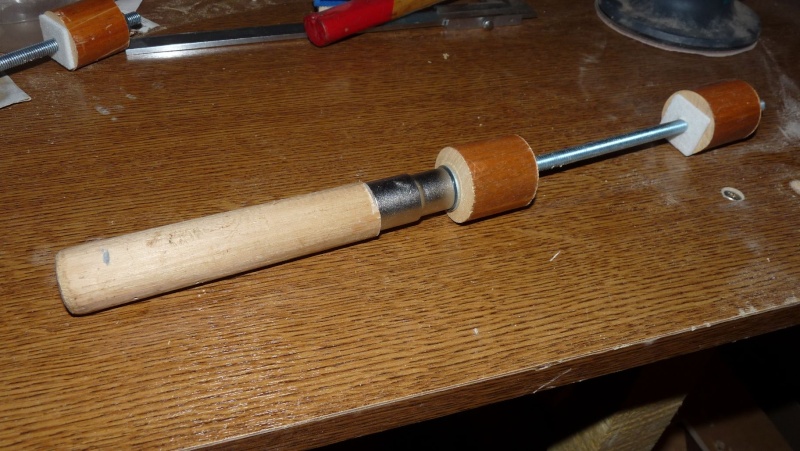

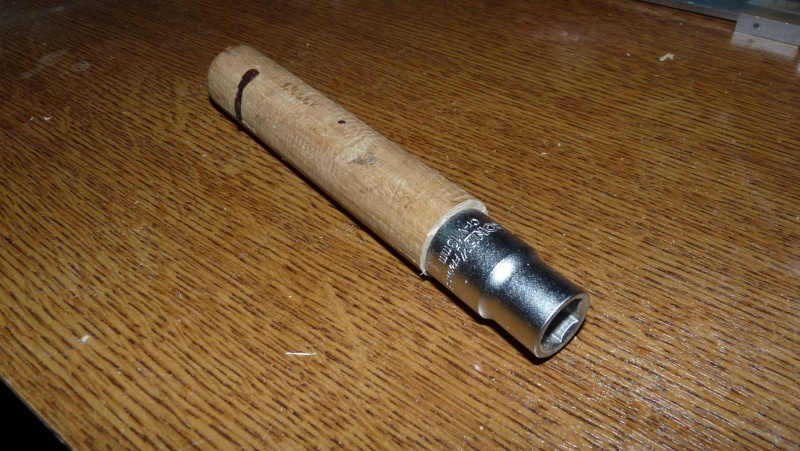

Un vieux manche d'outil, une douille de 13, et voilà

[Pat Vurden]

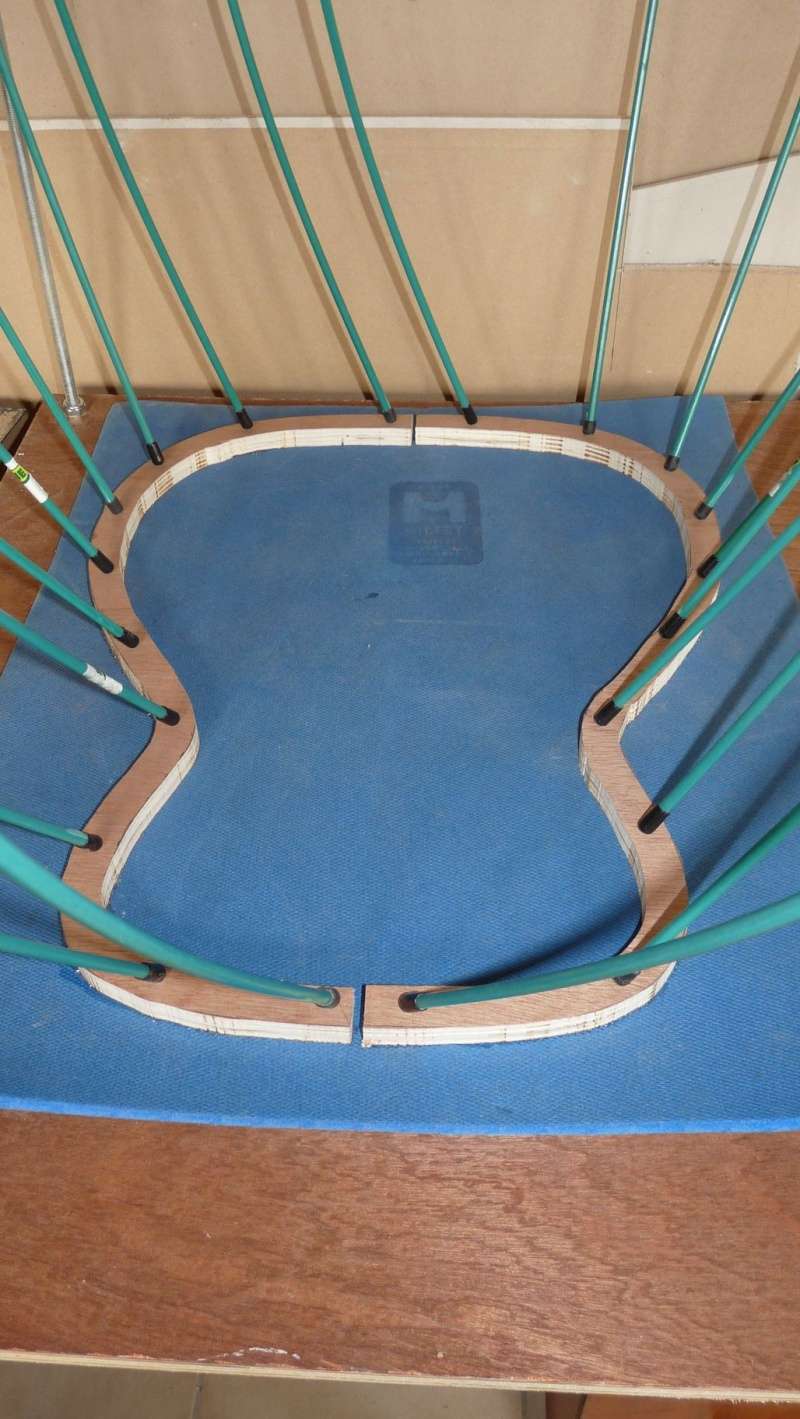

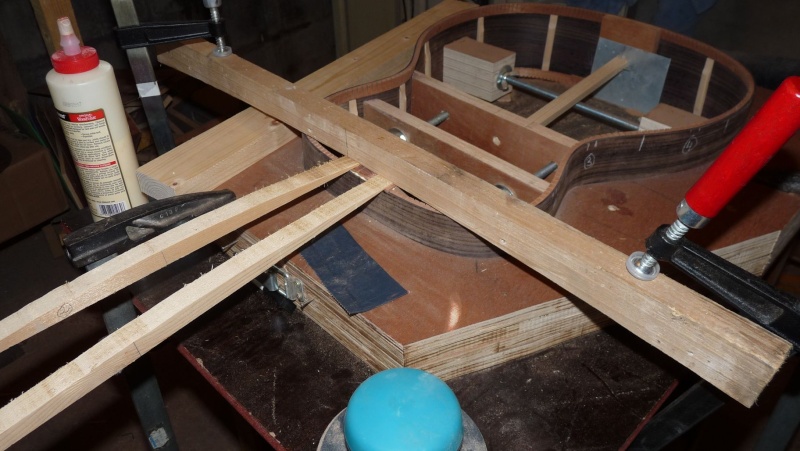

Aujourd'hui, je me suis affairé au collage de la table.

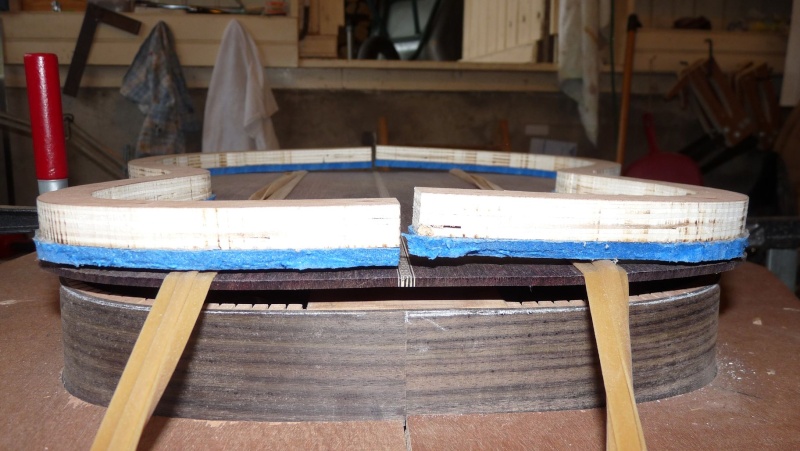

Tout d'abord, J'ai fait une mise en situation dans le ciel d'ébéniste pour répéter les gestes, et j'ai fait une boulette qui, heureusement, s'est vite réparée : En retirant une des tiges, elle m'a échappée des mains et est venue taper sur la table, au niveau de la rosace...

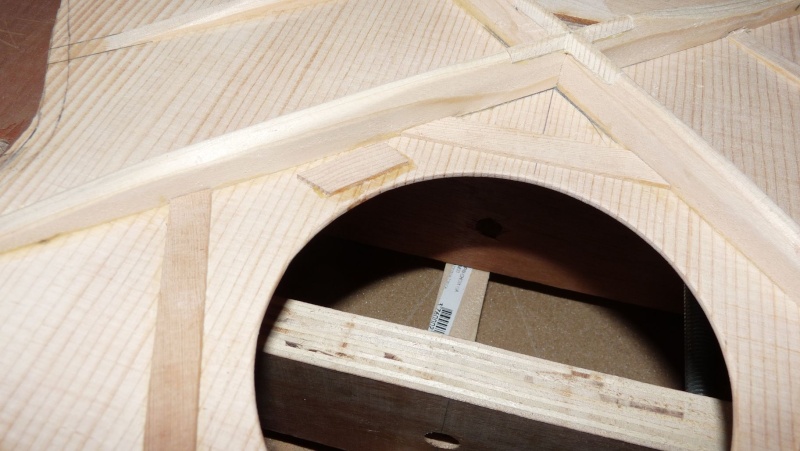

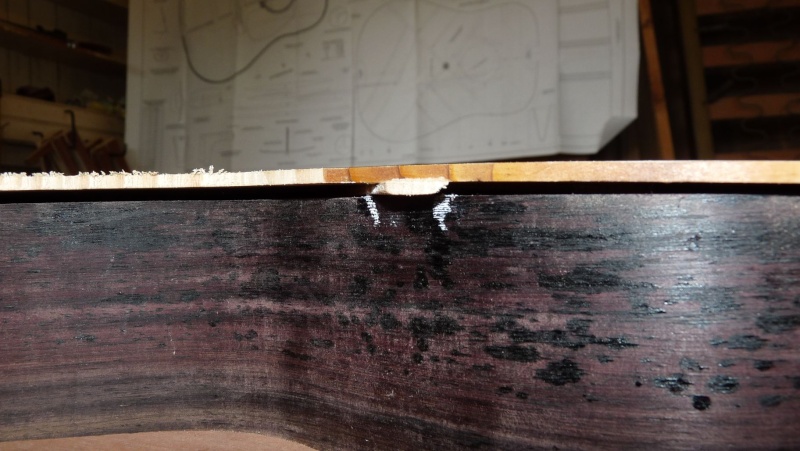

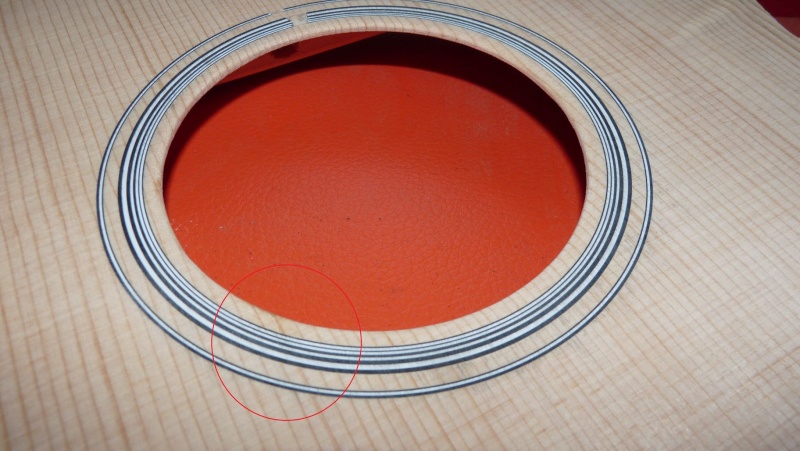

Rosace fissurée sur 1 cm, jusqu'à la rosette.
J'ai recollé la fissure, et ai collé un renfort sur l'arrière. Au final, on ne voit plus rien... Ouf

Ca se situe dans le cercle rouge, au niveau de l'onde la plus large...

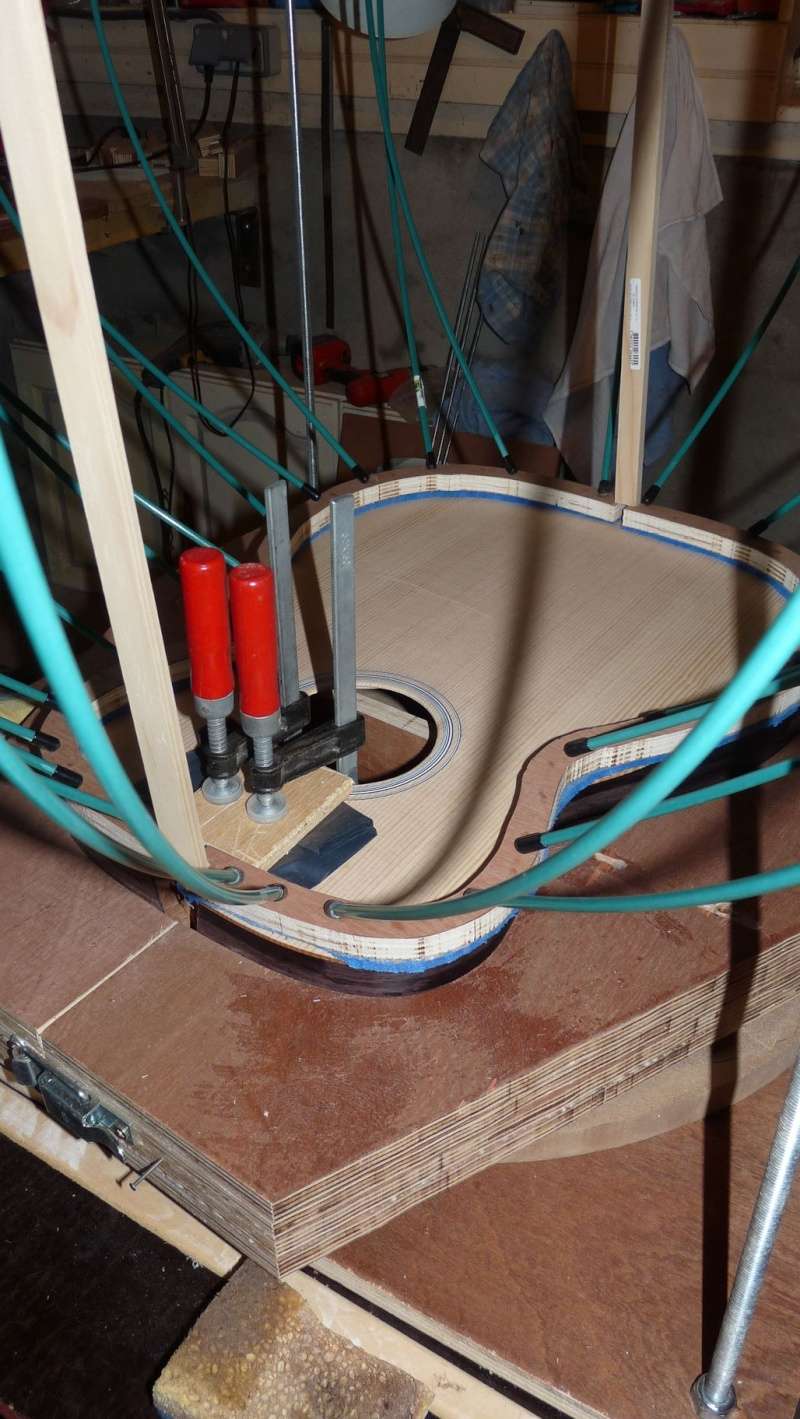

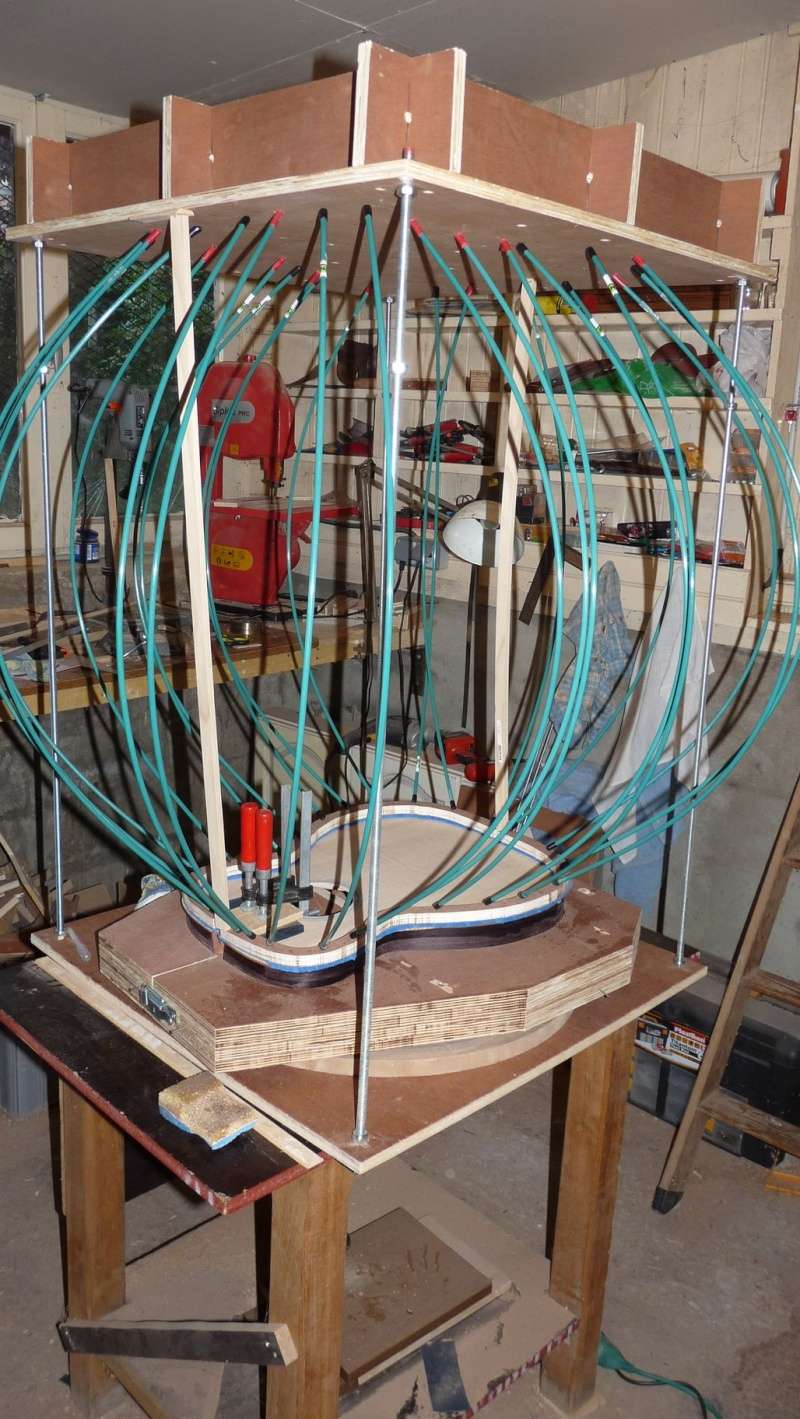

Puis j'ai collé la table pour de bon.





Demain en retirant les tiges, je vous garantis que je vais redoubler d'attention...

[Gazalain]

Quand je vois la courbure des tiges, je me demande si tu ne mets pas trop de pression pour les collages. Pas besoin d'écraser la table. C'est de la lutherie, pas de la charpente en lamellé-collé.

[Fransgreg]

Comme Alain, je trouve cette courbure énorme. Les tiges ne sont -elles pas trop souples?
